DCF型オートストレーナ

オートストレーナの写真1 オートストレーナの写真2 オートストレーナの写真3

特徴

  • 連続、自動逆洗濾過と排出で、運転中全く人手を要せず、完全な省力化が出来ます。
  • 微細なゴミも、大きいゴミも、それ等の高濃度の液体も目詰り無く濾過が続けられます。
  • 0.5kg/cm3以下の低圧回路に設置されても、一定の高い逆洗濾過能力を維持し、負圧回路でも逆洗可能です。
  • 逆洗ノズルは、濾過された清浄液中にて、回転するので、ゴミに依る回転阻害の故障が無く、其の他の構造も堅牢で耐久性があります。
  • 逆洗とゴミ排出が別であるから、1次側のゴミの濃度に応じて効果的に排出する事が出来るので、ゴミ排出液の節約が出来ます。
  • 定期点検整備及び部品の交換の際、分解組立が極めて簡単、容易でメンテナンスの上でも人件費の節約が出来ます。

用途

  • 河川・湖・池・海の取水口に設置して、塵埃・木片・砂礫・ビニール・藻・魚貝類を効果的に除去するのに、広く利用されています。
  • 工場環水回路に設置して、冷却水・洗浄水・散水スプレー・デスケーリング等の使用直前に於て、スケール・ダスト・コークス粉又は沈殿池内等で発生する藻・魚貝類を除去してノズルの目詰まり防止、高圧ポンプ及び其の外機器装置の保護に役立ち、永い実績を持っています。
  • 機械工場の切削油・研削液及び潤滑油又は焼入油を集中循環回路に設置して、切粉・研磨剤粉・酸化鉄を連続除去するのに役立っています。

仕様条件

オートストレーナの機種決定の仕様条件は、次の事項が必要です。
  • 原液の性質
    (1) 液名(河川水・循環水・海水・白水・油質等)
    (2) 液の温度・粘度・比重
    (3) 混入物の比重・濃度(SS)・粒度分布
  • 濾過流量  常用流量・最大流量
  • 濾過圧力  常用圧力・最大圧力
  • 圧力損失
  • 濾過精度  メッシュ
  • 出入口径
  • 電  源  電圧・相・サイクル
  • ゴミ排出方法  連続排出・自動排出・自動排出弁操作源(圧縮空気圧作動又は電動作動)
  • 付属品・操作盤・相フランジ(口径)その他予備品の有無
  • 設置場所  屋内・屋外・環境条件

各種データ

寸法表
DCF型寸法表

(※)本「寸法表」は、当該型式の標準寸法を示したものであり、仕様等により表記の寸法と異なる場合があります。

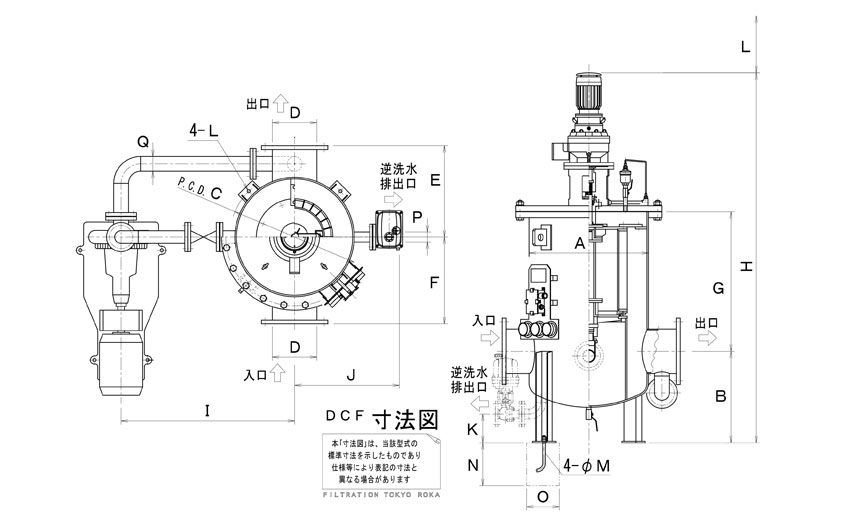

寸法図(クリックすると別ウィンドウで開きます)PDFアイコン
DCF型寸法図

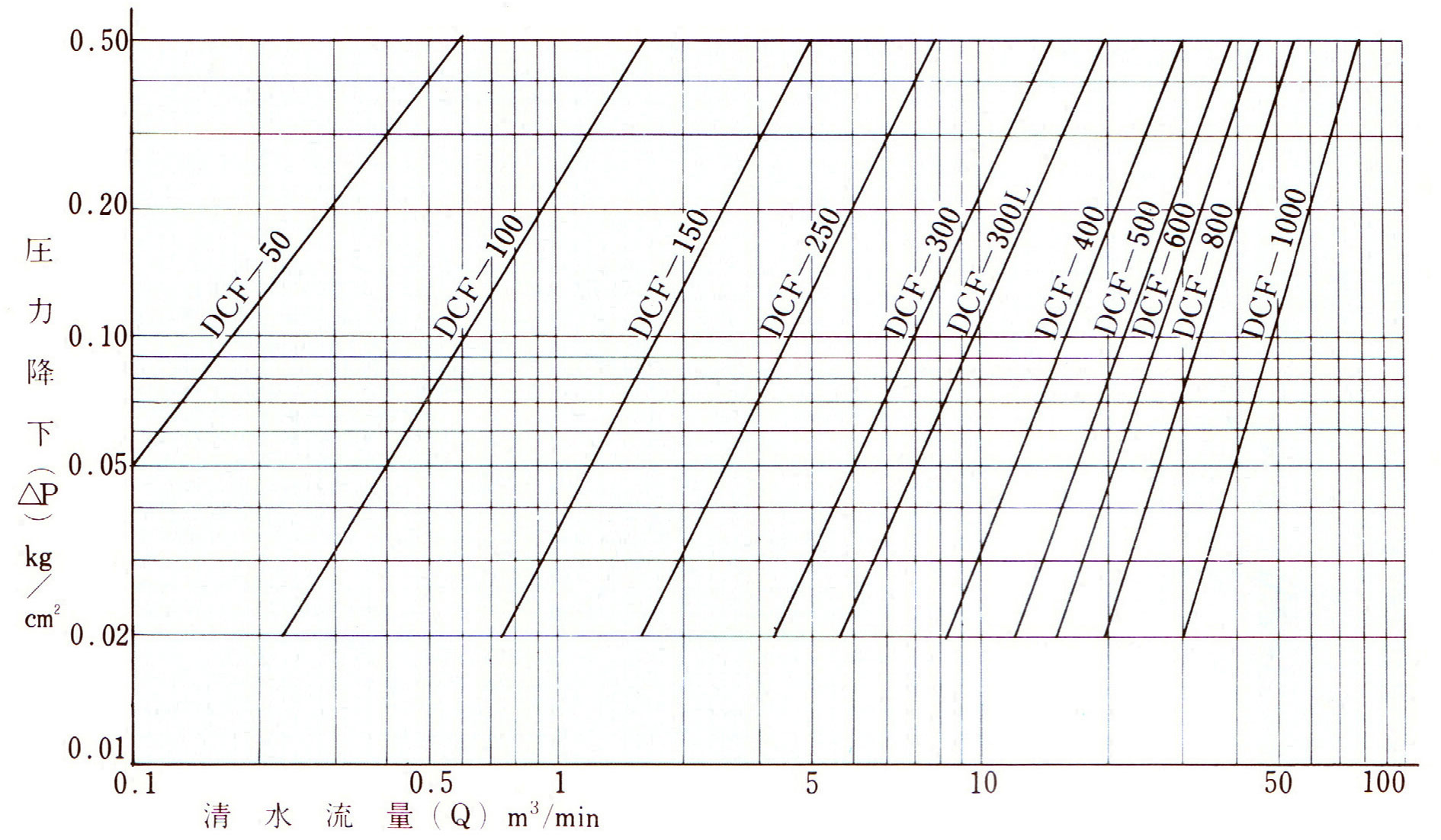

圧力降下線図(60メッシュ)
DCF型グラフ
